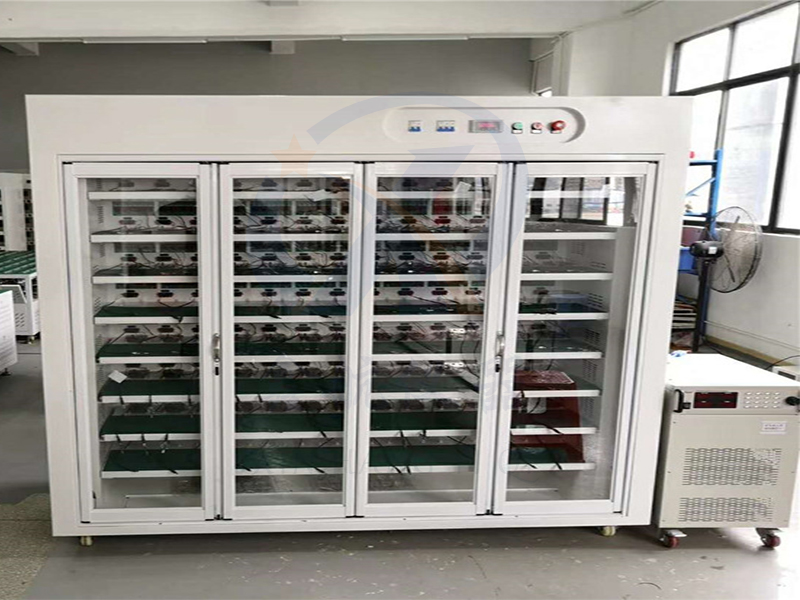

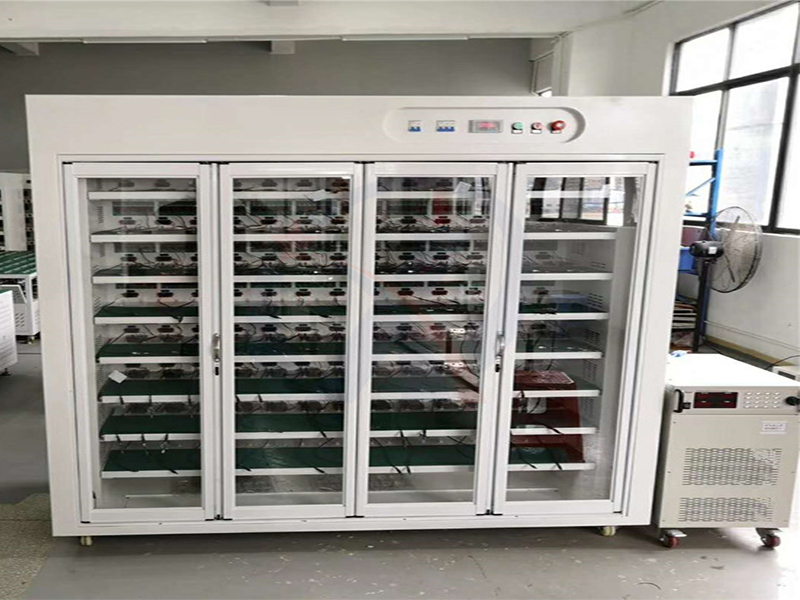

老化柜老化架分产品区与负载区，中间用电木板隔开，产品区放置测试产品，负载区放置测试产品用的负载，负载与其连接线由客户自行提供；负载区不受温度控制，安装排风机抽风，排出因负载工作所产品之热量以便其保持在常温状态。

　　老化柜室体结构及用料

　　3.1 箱体材料：外箱采用中碳钢板经磷酸皮膜盐处理后喷塑，喷涂颜色为电脑灰；

　　3.2 内室及风道材料：采用镜面不锈钢；

　　3.3 保温材料：超细玻璃棉，80mm保温层；

　　3.4 负载区及测试区排气：4“(ф101.6mm)，大排风量：> 1200m/h，安装自动排风调节装置；按余热风量计算：24个产品*400W发热量/个=9600W发热量；

　　3.5 进 气 口：4“(ф101.6mm)，安装自动进风调节装置；

　　3.6 空气循环装置：大容量特制耐高温长轴电机，不锈钢多翼式离心风轮；

　　3.7 观察窗：W430*H1380mm，双层耐高温钢化玻璃。

　　3.8 大门：采用推拉形式。

　　3.9 加热方式：耐高温不锈钢电加热器；

　　外形尺寸：D710×W2000×H2350，深×宽×高mm；

　　1.6 加热功率: 9.0KW；

　　1.10 整机功率：约11.0KW；

　　1.11 电 源：380V, 50Hz；三相五线制。

　　老化柜保护方式

　　1．稳定运行时或者超过设定温度(≥2℃)状态下,产品区冷却风道开启，保持产品区内温度恒定

　　2．超温保护器：循环风扇故障或加热器失控时，切断加热系统与产品电源

　　3． 空焚保护器：当加热管表温度升高至100℃时，切断加热器电源

　　4． 陶瓷丝：加热管过流保护

　　5． 漏电开关：系统过流漏电保护

　　6． 指示灯、蜂鸣器声光报警装置：超温与电机过电流等保护时指示灯蜂鸣器报警

　　7． 负载区排气风机若有故障时切断产品电源

　　8. 系统配置烟雾报警装置，产品区与负载区各2个，当烟雾报警动作时，即切断系统电源

　　9. 排风机及循环风机过载保护。

　　10．电源欠相保护，防止电网相序变化而导致循环马达反转

　　老化柜保护系统

　　1、风机过热保护

　　2、整体设备欠相/逆相保护

　　3、制冷系统过载保护

　　4、制冷系统超压保护

　　5、整体设备定时

　　6、水泵过热，过流保护

　　7、其它还有漏电、缺水、运行指示，故障报警后自动停机等保护。
