2. 试样限制

本试验设备禁止：

易燃、爆炸、易挥发性物质试样的试验及储存

腐蚀性物质试样的试验及储存

生物试样的试验或储存

强电磁发射源试样的试验及储存

放射性物质试样的试验及储存

剧毒物质试样的试验及储存

试验或储存过程中可能产生剧毒物质的试样的试验及储存

3. 容积和尺寸

1000L

内箱尺寸

外箱尺寸

W1000×H1000×D1000mm  （宽*高*深）

W1500×H1950×D1500mm  （宽*高*深）

4. 性能

4.1. 温度范围

-40℃～+150℃

4.2. 温度波动度

4.3. 温度精度

4.4. 温度均匀度

≤±0.05℃

≤±0.01℃

≤±2℃

4.5. 温度大变化

升温速率（min）1℃～5℃非线性

降温速率（min）0.7℃～3℃非线性

4.6. 湿度范围

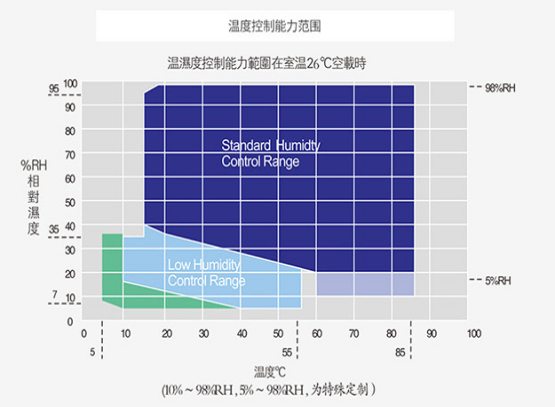

（20%～98%）RH（参照下图所示温湿度可控制范围）
（无有源湿、热负载）

4.7. 相对湿度偏差

4.8. 湿度波动度

4.9. 湿度精度

≤±3.0%RH

≤±0.5%RH

≤±0.1%RH

1.3. 制冷压缩机

1.4. 蒸发器

机械压缩机

翅片式换热器（兼做除湿器）

1.5. 节流装置

1.6. 蒸发冷凝器

电子膨胀阀

钎焊板式换热器

1.7. 制冷剂

R404a / R23（臭氧耗损指数均为0）

2. 电气控制系统

2.1.    控制器

 7英寸LED彩色触摸屏

运行方式

程序方式、定值方式

设定方式

中英文菜单（可自由选择）、触摸屏方式输入

程序容量

    可编辑程序

数量：大120个

步数：大1200步

循环数：大999个

   (每个循环步数大999次)

显示分辨率

温度：0.1℃

时间：0.1min

湿度：0.1％RH

输入

热电偶

USB功能

通过PC机专用软件编制试验程序并保存到U盘，再从U盘将试验程序调出并存入控制器中；也可将控制器内的程序转存到U盘，再存入PC机进行分析和管理。

1. 湿热系统供水

外部水源供给

储 水 装 置

      储水装置容量

蒸馏水、纯水、去离子水均可（用户提供）

抽屉式水箱，位于机械室侧面

固定式50升

2.  安全保护装置

2.1. 制冷系统

压缩机超压

压缩机电机过热

压缩机电机过流

2.2. 加湿系统

加热管干烧

供水异常

排水异常

2.3. 试验箱

可调式的超温保护

试验空间温度熔断丝

空气调节通道极限超温

风机电机过热

箱内外气压平衡装置

2.4. 其他

总电源相序和缺相保护

漏电保护

负载短路保护

3. 其他配置

电源线缆

五芯电缆1条（3米长）

4. 使用条件

4.1. 场地

地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘

附近没有强电磁辐射源

设备附近备有排水地漏（距离制冷机组2米以内）

场地地面承重能力：不小于800kg/m2

设备周围留有适当的维护空间

1.2. 电源

AC(380±10)V 50HZ

用户在安装现场为设备配置相应容量的空气开关，并且此开关必须是专门供本设备使用

电源总功率

10KW

控制器

TEMI970

韩国

冷凝器

东元订制

台湾

电磁接触器

施耐德

法国

蒸发器

东元订制

台湾

热继电器

施耐德

法国

油分离器

艾默生

美国

固态继电器

施耐德

法国

加热器

台优

台湾

中间继电器

施耐德

法国

蜂鸣器

志丰

台湾

PT100传感器

松扬

台湾

冷凝器风机

三木

台湾

时间继电器

施耐德

台湾

制冷剂

杜邦

美国

欠逆相继电器

CKC

台湾

冷冻油

冰熊

英国

无熔丝开关

施耐德

法国

干燥器

DANFOSS

丹麦

按钮开关

施耐德

南京

高低压开关

DANFOSS

丹麦

液涨式气体开关

RAINBOW

韩国

电磁阀

鹭宫

日本

马达电机

梓邦

台湾

换热器

DANFOSS

丹麦

压缩机

法国泰康1台

德国

电源开关

施耐德

法国
