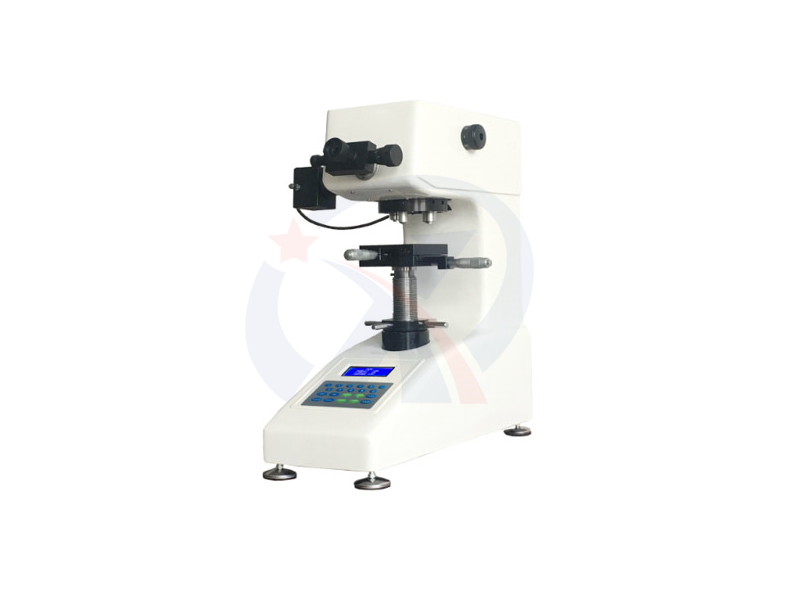

手盘自动转塔显微硬度计

型号：

立即联系

产品详情
索取样品和信息

概述：

采用LCD显示屏，可切换硬度标尺维氏(HV)与努氏(HK)，试验过程自动化，操作简便，高清光学系统，光源亮度可以20级调节，多种硬度制式换算功能，用测微目镜测得对角线长度D1和D2值，按键输入后可在LCD上显示硬度值；自动转塔式的物镜与压头可自动切换定位准确。一体化铸铝机身，不变形不移位，砝码加载结构，性能稳定，测量精度高，重复性好。

主要功能：

● 采用LCD显示屏，可切换硬度标尺维氏(HV)与努氏(HK)；

● 试验过程自动化,操作简便；

● 高清光学系统光源亮度可以20级调节；

● 多种硬度制式换算功能；

● 对角线长度D1和D2值编码器输入，减少人为读数误差；

● 物镜与压头可自动切换，定位准确。

应用范围：

适合于测试金属结构、金属学和金相学研究、包括微小的零件、薄板、金属箔、电线、薄硬化层和电镀层表面覆层、淬火硬化层、氮化层、钢、有色金属、陶瓷、合金、热处理、碳化、厚度可薄至3μm的特微小和较很薄形零件、进行硬化层深度测量等。

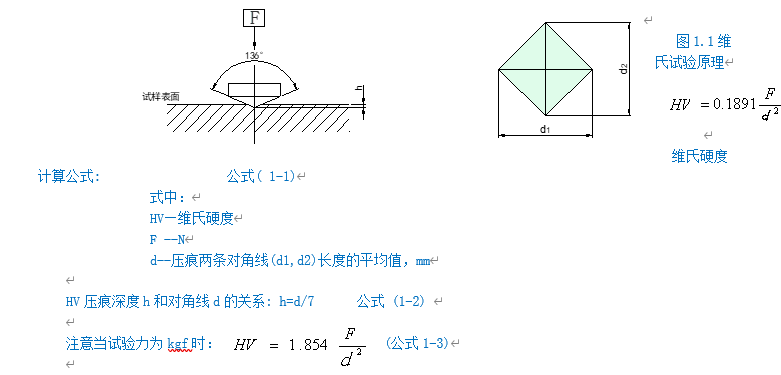

维氏试验原理：

维氏硬度试验是用136°正菱形金刚石压头,以规定试验力（F）压入被测试物体的表面，经规定的保持试验力时间后，卸除试验力，用测微目镜测量试件表面的压痕对角线（d），计算压痕的锥形表面积所承受的平均压力（N/mm2），即维氏硬度值。（详见图1.1）。

技术数据:

型号

402MVA-P

试验力gf

10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N)

小测量单位

0.25μm

测量范围

0-3000HV

测量精度

适合或高于GB/T4340.2 （见附表一）

总放大倍数

100^X（观察,）400^X（测量）

加荷方式

自动（加荷、保荷、卸荷）

数据输出

LCD显示读出

保荷时间

5-60秒可调

仪器尺寸（长×宽×高）

405×290×480mm

仪器重量

约35Kg

试件大高度

90mm

压头中心到内壁距离

120mm

转换标尺

HRA、HRB、HRC、HRD、HRE、HRG、HRF、HRK、HV、HK、HBS、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T

电源

AC220V±5%，50~60Hz

执行标准

GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384

JJG151检定规程

X-Y试台

尺寸:100×100 mm 大移动: 25×25mm 小位移数：0.01mm

选配件

CCD摄像测量系统、努氏压头、细丝夹持台

附表一

硬度

符号

大误差

表示为标准块规定硬度值的百分比

硬度，HV

50

100

150

200

250

300

350

400

450

500

600

700

800

HV0.01

HV0.025

8

10

HV0.05

6

8

9

10

HV0.1

5

6

7

8

8

9

10

10

11

HV0.2

4

6

8

9

10

11

11

12

HV0.3

4

5

6

7

8

9

10

10

HV0.5

3

5

5

6

6

7

7

8

HV1

3

4

4

4

5

5

5

6

注：

1.当压痕对角线小于0.020mm时，表中不给出误差值。

2.对于中间值，其大允许误差可由内插法求得。

3.表中值是以0.001mm或压痕对角线平均值的2%为大误差给出的，以较大者为准。

表中内容摘于GB/T4340.2。

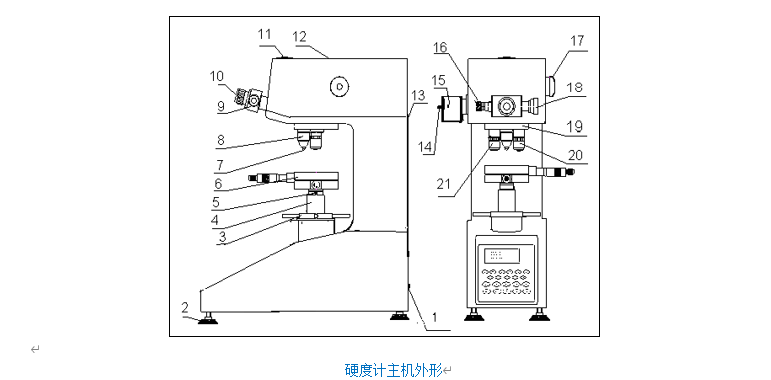

硬度计主机外形:

1.电源插头

2.水平螺钉

3.升降旋轮

4.升降螺杆

5.螺钉

6.十字试台

7.压头

8.保护套

9.测微目镜

10.眼罩

11.摄影接口

12.上盖

13.后盖板

14.灯源上下调节螺母

15.灯源前后调节螺钉

16.左鼓轮

17. 变换手轮

18.右鼓轮

19.转塔

20.40х物镜

21.10X物镜

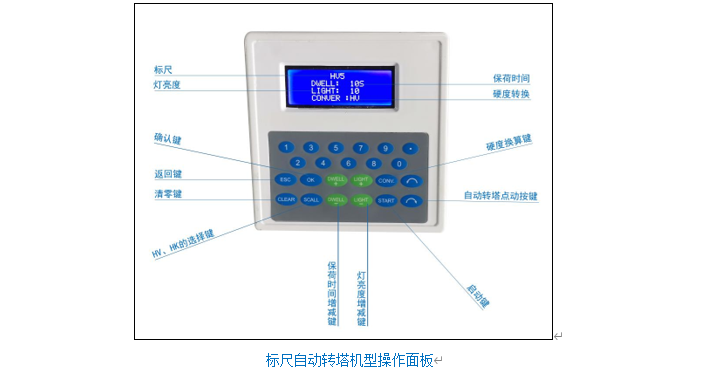

面板键功能介绍:

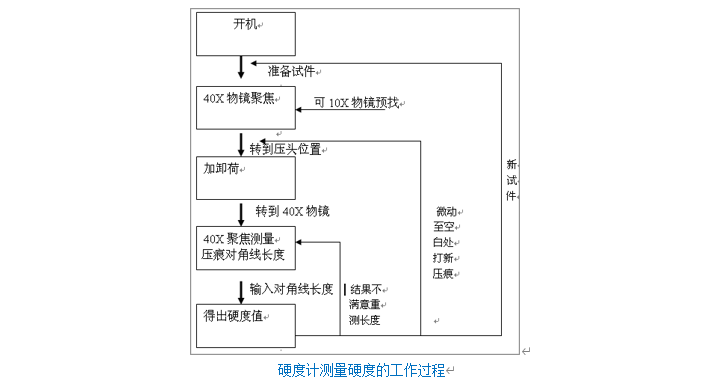

硬度计的使用:

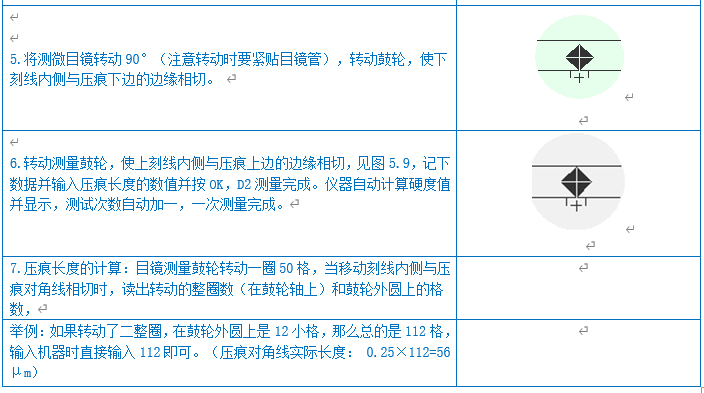

压痕的具体测量方法:

硬度计符合标准:

GB/T4340.1-1999 GB/T 4340.1-1999 金属维氏硬度试验第1部分：试验方法

GB/T4340.2-1999 GB/T 4340.2-1999 金属维氏硬度试验第2部分：硬度计的检验

ISO 6507-2:2018《金属材料维氏硬度试验第2部分：硬度计的检验与校准》国际标准

ASTM E384-17 材料的努氏和维氏硬度标准试验方法

JJG151 - 金属维氏硬度计检定规程

标准配置:

名称

数量

名称

数量

仪器主机

1台

物镜40x、10x，

各1只

维氏压头

1只

砝码

6只

十字工作台

1个

砝码杆

1个

薄片夹持台

1个

外接电源线

1根

平口夹持台

1个

10x数字式测微目镜

1只

水平仪

1个

显微维氏硬度块（HV1、HV0.2）

各一块
