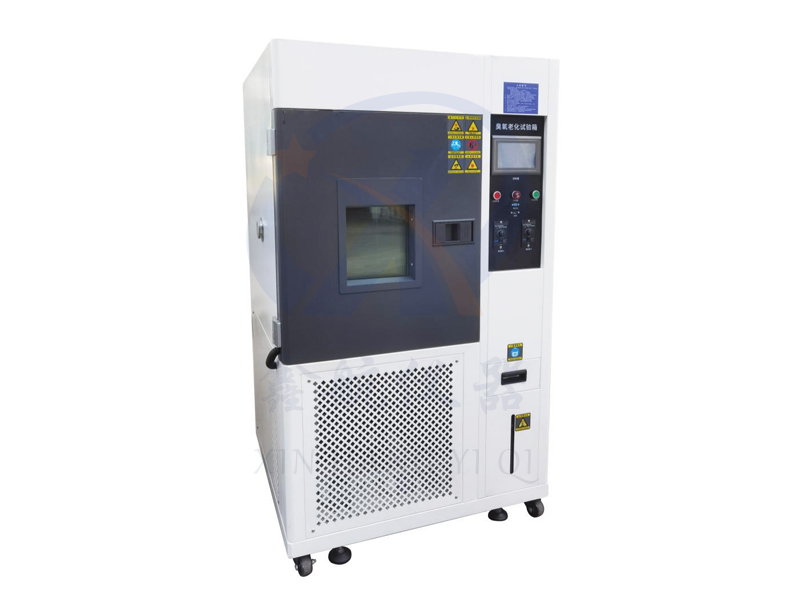

l 产品特点

    臭氧老化试验箱由无声高效臭氧发生器发生的臭氧气体，和一定量的已处理的空气，在交换 器中混合后送入试验箱，紫外检测仪将连续在线检测到的臭氧浓度，反馈到臭氧发生器控制系统，使控制系统根据设定值有效的控制臭氧的发生，从而试验箱保持设定的臭氧浓度，另由加热加湿系统工作，满足所有的试验条件。 本设备关键元器件均采用具有国际先进水平的原装进口件，设备具有良好的操作性、维护性、良好的温度稳定性及持久性、良好的安全性能、不污染环境及危害人身健康。

l 工作原理

    将硫化橡胶试样在连续旋转下，暴露于密闭无光照的含有恒定臭氧浓度的空气和恒温的试验箱中，按预定时间对试样进行检测，从试样表面发生的龟裂和其它性能的变化程 序，以评定橡胶的耐臭氧老化能力。

l 符合标准

   (仅例部分)

GB/T 7762-2003 硫化橡胶或热塑性橡胶 耐臭氧龟裂试验方法

ASTM1149 橡胶臭氧老化测试

ISO1431 硫化橡胶或热塑性橡胶--耐臭氧龟裂性--第1部分：静态和动态应变测试

GB/T 13642 GB/T13642-1992硫化橡胶耐臭氧老化试验 动态拉伸试验法

HG/T2869-1997 HG/T 2869-1997 橡胶和塑料软管--静态条件下耐臭氧性能的评价

l 设备使用条件

1.电源:220V±10%； 50 Hz；两相三线+接地线

2.环境温度:0～35℃ ； 外界压力：标准大气压

3.环境湿度:≤90%R.H

4.环境条件:设备现场周围无强烈振动、无强电磁场干扰、无高浓度粉尘及腐蚀性物质、无阳光直接照射或其它热源直接辐射。

5.场地要求:设备应水平放置于通风良好的试验室内，周围应留有充足的空间供操作及维护之用；试验箱附近[敏感词]能备有排水地漏。

6.安装尺寸要求

A：≥800m；

B：≥1500mm；

C：≥800m；

D：≥800mm；

 E：≥500mm

●  试样限制

本试验设备禁止：

1.易燃、爆炸、易挥发性物质试样的试验及储存

2.腐蚀性物质试样的试验及储存

3.生物试样的试验或储存

4.强电磁发射源试样的试验及储存

外箱尺寸

约D1350*W1300*H1750mm

温度范围

10℃～70℃

温度波动度

±0.5℃

试验气体流量

20～80L/min

温度均匀度

±2℃

臭氧来源

臭氧发生器(利用电压无声放电管产生臭氧)

臭氧浓度

20～1000PPHm

臭氧浓度偏差

≤±10%

气体流速

12-16mm/S 变化不超过±10%

时间设定范围

0～9999h

样架转速

360℃旋转 1 转/min（可调）

试验装置

动态 （含静态）

样架拉伸率

5%-80%

样架拉伸频率

0.5-2Hz

电源电压

AC220V/50HZ

内胆材质

内壁材料为 SUS304 高级防腐蚀不锈钢板，结构设计合理、制造工艺精良、内外表美观。

保温材质

内箱与外箱之间的保温材料为优质超细玻璃纤维保温棉，对冷或热的保温都起良好的作用。保温层厚度设计为：100mm。

大门

◆ 单开门，门锁，铰链等五金配件为日本 “TAKEN” 原装进口配件。

◆ 门上配电热防结露中空玻璃观测窗，试窗尺寸：200*300mm

◆ 门框备防结露电热装置，防止做低温运行试验时，出现结霜现象！

◆ 门与门框之间采用进口密封材料及独特的硅胶密封结构，密封性能好。

加热器

不锈钢 316LI 鳍片式专用电热管；

样品架

室内的样品架及其它附件配件均为不锈钢板制作，室内的样品架，夹具和导管等附件都采用不易被臭氧分解，和影响臭氧浓度的不锈钢等材料制成。样品架可以 360 度旋转，转速可调。

测试孔

左侧设1个φ50mm的测试孔，可外接测试电源线或信号线使用(孔径或孔数需使用方指示)。并配有专用软胶塞及不锈钢盖子。

控制面板

设备的控制部分设计在设备的右侧，分布有温控仪、控制开关等，操作方便，简单，易于维护。操作非常方便。

脚轮

机器底部安装高品质可固定式 PU 活动轮，可以很方便地将机器移到指定位置，后将脚轮固定；

感温传感器

PT100铂金电阻测温体；

控制方式

热平衡调温方式

自动演算

具有自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为精确稳定；

温湿度控制

采用P . I . D＋S.S.R系统同频道协调控制；

通讯接口

具有USB接口

精度

精度：0.1℃(显示范围)； 解析度：±0.1℃；

加热系统

完全独立系统，镍铬合金电加热式加热器

臭氧控制仪

臭氧控制仪表采用触摸屏仪表直接设定并显示臭氧浓

六、臭氧发生器

 臭氧浓度控制仪

配套英国进口臭氧浓度传感器，精度检测并控制臭氧浓度，能将臭氧浓度偏差控制到≤5%（国标要求≤10%）；

（英国进口臭氧检测探头）

 电极

电极采用焊接工艺的石英玻璃管电极，无杂质，无胶封，不易产生电极击穿及老化，电极使用寿命长，而高频沿面放电陶瓷电晕发生器，电极受陶瓷基体制作工艺的限制，在不同环境湿度条件下使用，电极极易击穿。

输入电压

220V

浓度设置

手动和自动调节浓度

浓度范围

0-1000PPHM

模拟输入电压

0-10VDC

模拟输出电压

0-1VDC

电极冷却方式

强制风冷

使用压力

＜0.2Mpa

其它

可以多组并联使用，以满足设计要求

七、保护系统

● 整体设备超温

● 整体设备定时

● 整体设备过载

● 其它还有漏电，运行指示，报警后自动停机等保护。
