采用超声波测量原理，适用于能使超声波以一恒定速度在其内部传播，并能从其背面得到反射的各种材料厚度的测量。

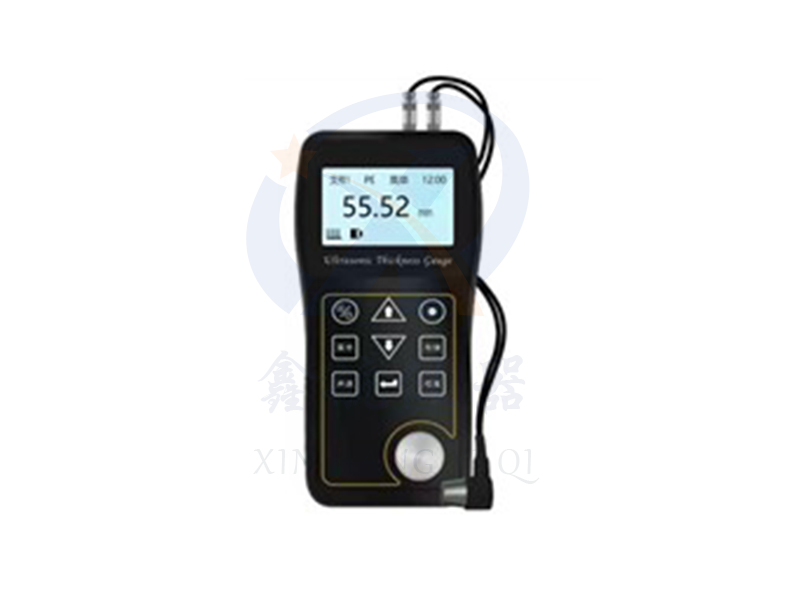

本测厚仪采用脉冲反射超声波测量原理,适用于超声波能以恒定速度在其内部传播,并能从其背面得到反射的各种材料厚度的测量。此仪器可对各种板材和各种加工零件作准确测量。可应用于石油、化工、冶金、造船、航空、航天等各个领域。面向不同的应用场合,本仪器分为基础型、高温型、铸铁型和精密型。
产品特点
● 采用PE、测试两种测量模式，可对各种材质进行准确的厚度测量。
● 采用高精度计时芯片和V-PATH校准模型，测量范围广，测量精度高。
● 可对测量信息进行完整的储存，包括厚度测量值、测量声速及时间信息。
● 显示分辨率为0.01mm。
● 液晶显示对比度可调，且具有LED背光显示，可在各种光线环境下使用。
● 采用2节5号干性电池供电。
规格参数
|
项目 |
XH-CH-360 |
|
工作原理 |
超声波 |
|
精确度 |
H<10mm ±0.05mm H≥10mm±(0.05mm+H/100)mm |
|
测量模式 |
PE/测试 |
|
测量范围 |
0.75-500mm |
|
分辨率 |
0.01mm |
|
显示屏尺寸 |
2.0"FSTN,128*64点阵,LED背光 |
|
可测材料 |
钢，铁,玻璃，塑料，铝等 |
|
声速范围 |
1000-9999m/s |
|
存储容量 |
500组数据 |
|
测量单位 |
公制/英制 |
|
支持语言 |
中文/英文 |
|
工作温度 |
0~50C℃ |
|
环境湿度 |
相对湿度小于90% |
|
电源 |
2*1.5V AA电池 |
|
产品尺寸 |
150*71*33mm |
|
产品重量 |
160g |
|
序号 |
名称 |
数量 |
|
|
标准配置 |
1 |
主机 |
1台 |
|
2 |
标准探头（5MHz） |
1只 |
|
|
3 |
耦合剂 |
1瓶 |
|
|
4 |
ABS仪器箱 |
1只 |
|
|
5 |
合格证 |
1份 |
|
|
6 |
保修卡 |
1份 |
|
|
7 |
说明书 |
1份 |
|
|
8 |
AA(5号)尺寸碱性电池 |
2只 |
|
|
可选配置 |
9 |
大量程粗晶探头（2M） |
|
|
10 |
微径探头（7M） |
||
|
11 |
高温探头（H2M） |
|
型号 |
特征描述 |
频率(MHz) |
接触面积的直径(mm) |
测量范围(钢)(mm) |
允许接触温度(℃)
|
|
5M标准探头 |
通用 |
5 |
10mm |
1.0~250.0 |
-10~60
|
|
2M粗晶探头 |
专用 |
2 |
12mm |
2.0~500.0 |
|
|
7M微径探头 |
7.5 |
6mm |
0.75~35.0 |
||
|
H2M高温探头 |
3 |
12mm |
4.0~80.0 |
-10~310 |
材料声速表
|
材料 |
声速 |
||
|
In/us |
m/s |
||
|
铝 |
Aluminum |
0.250 |
6340-6400 |
|
钢 |
Steel, common |
0.233 |
5920 |
|
不锈钢 |
Steel, stainless |
0.226 |
5740 |
|
黄铜 |
Brass |
0.173 |
4399 |
|
铜 |
Copper |
0.186 |
4720 |
|
铁 |
Iron |
0.233 |
5930 |
|
铸铁 |
Cast Iron |
0.173-0.229 |
4400－5820 |
|
铅 |
Lead |
0.094 |
2400 |
|
尼龙 |
Nylon |
0.105 |
2680 |
|
银 |
Silver |
0.142 |
3607 |
|
金 |
Gold |
0.128 |
3251 |
|
锌 |
Zinc |
0.164 |
4170 |
|
钛 |
Titanium |
0.236 |
5990 |
|
锡 |
Tin |
0.117 |
2960 |
|
丙烯酸(类)树脂 |
0.109 |
2760 |
|
|
环氧树脂 |
Epoxy resin |
0.100 |
2540 |
|
冰 |
Ice |
0.157 |
3988 |
|
镍 |
Nickel |
0.222 |
5639 |
|
树脂玻璃 |
Plexiglass |
0.106 |
2692 |
|
聚苯乙烯 |
Polystyrene |
0.092 |
2337 |
|
陶瓷 |
Porcelain |
0.230 |
5842 |
|
聚氯乙烯 |
PVC |
0.094 |
2388 |
|
石英 |
Quartz glass |
0.222 |
5639 |
|
硫化橡胶 |
Rubber, vulcanized |
0.091 |
2311 |
|
聚四氟乙烯 |
Teflon |
0.056 |
1422 |
|
水 |
Water |
0.058 |
1473 |
