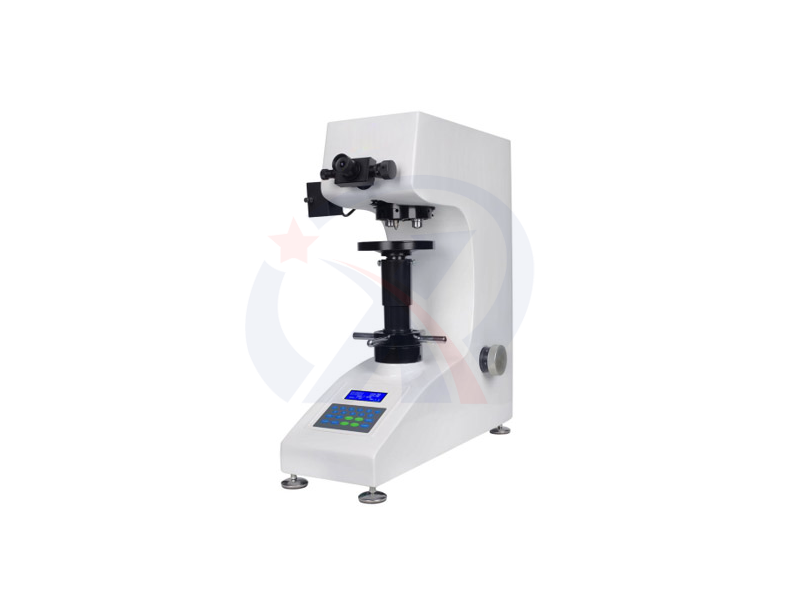

自动转塔维氏硬度计

型号：

概述：

一体化铸铝机身，不变形，不位移，砝码加载结构，性能稳定，测量精度高，重复性好。硬度换算功能，采用LCD显示屏，试验过程自动化，操作简便，高清光学系统，光源亮度可以20级调节，用测微目镜测得对角线长度D1和D2值，按键输入后可在LCD上显示硬度值，自动转塔式物镜与压头可自动切换定位准确。

主要功能：

● 采用LCD显示屏，可切换硬度标尺HV或HK；

● 试验过程自动化,操作简便；

● 高清光学系统光源亮度可以20级调节；

● 多种硬度制式换算功能；

● 用测微目镜测得对角线长度D1和D2值，按键输入后可在LCD上显示硬度值；

● 物镜与压头可自动切换定位精准

应用范围：

适合于测试金属结构，包括微小的零件、薄板、金属箔、电线、薄硬化层和电镀层。它还可用于测试诸如玻璃、陶瓷等用洛氏测试方法及其它相对大试验力测试无法测试的非金属材料。它能遵循金属的结构，测试感应硬化或渗碳化等材料的内部硬度。

维氏试验原理：

维氏硬度试验是用136°正菱形金刚石压头,以规定试验力（F）压入被测试物体的表面，经规定的保持试验力时间后，卸除试验力，用测微目镜测量试件表面的压痕对角线（d），计算压痕的锥形表面积所承受的平均压力（N/mm2），即维氏硬度值。（详见图1.1）。

技术数据：

型号	HV5Z（自动转塔）
试验力	0.3Kgf、0.5Kgf、1Kgf、2Kgf、3Kgf、5Kgf
转换标尺	HRA、HRB、HRC、HRD、HRF、HV、HK、 HBW、 HR15N、HR30N、HR45N、HR15T、HR30T、HR45T
测量范围	8-3000HV
小测量单位	0. 5μm (和物镜配套)
保荷时间	5～60s
测量精度	满足或高于GB/T4340.2
总放大倍数	观察100X 测量200X
测量方式	刻度式输入
加荷控制	自动（加荷、保荷、卸荷）
仪器重量	约45kg
试件大尺寸	大高度165mm ，压头中心到内壁130mm
电源	AC220V±5%，50~60Hz
执行标准	GB/T4340.2国家标准 JJG151检定规程
可选附件	XY工作台，CCD测量系统，努氏压头、细丝夹持台

附表一

硬度符号	大误差表示为标准块规定硬度值的百分比
	硬度，HV
	50	100	150	200	250	300	350	400	450	500	600	700	800	900	1000	1500
HV0.1	5	6	7	8	8	9	10	10	11
HV0.2		4		6		8		9		10	11	11	12	12
HV0.3		4		5		6		7		8	9	10	10	11	11
HV0.5		3		5		5		6		6	7	7	8	8	9	11
HV1		3		4		4		4		5	5	5	6	6	6	8
HV2		3		3		3		4		4	4	4	4	5	5	6
HV3		3		3		3		3		3	4	4	4	4	4	5
HV5		3		3		3		3		3	3	3	3	3	4	4
HV10		3		3		3		3		3	3	3	3	3	3	3
HV20		3		3		3		3		3	3	3	3	3	3	3
HV30		3		3		2		2		2	2	2	2	2	2	2
HV50		3		3		2		2		2	2	2	2	2	2	2
HV100				3		2		2		2	2	2	2	2	2	2
注： 1.当压痕对角线小于0.020mm时，表中不给出误差值。 2.对于中间值，其大允许误差可由内插法求得。 3.表中值是以0.001mm或压痕对角线平均值的2%为大误差给出的，以较大者为准。
表中内容摘于GB/T4340.2。

硬度计主机外形：

面板键功能介绍：

硬度计的使用：

压痕的具体测量方法：

硬度计符合标准：
GB/T4340.1-1999 GB/T 4340.1-1999 金属维氏硬度试验第1部分：试验方法

GB/T4340.2-1999 GB/T 4340.2-1999 金属维氏硬度试验第2部分：硬度计的检验

ISO 6507-2:2018《金属材料维氏硬度试验第2部分：硬度计的检验与校准》国际标准

ASTM E384-17 材料的努氏和维氏硬度标准试验方法

JJG151 - 金属维氏硬度计检定规程

标准配置
