概述：
7吋彩屏显示，高灵敏度触摸屏操作，可以和电脑通讯，实现电脑自动控制高清光学系统，自动转塔式的物镜和压头可自动切换定位准确，光源亮度可以10级调节，带硬度值转换功能，硬度上下公差判断，菜单式结构，试验过程自动化，操作简便，对角线长度D1和D2编码器输入，减少读数误差，测试结果和数据处理，USB数据一键导出，EXCEL格式报告，一体化铸铝机身，不变形不移位，砝码加载结构，性能稳定，测量精度高，重复性好。
主要功能：
● 7吋彩屏显示，高灵敏度触摸屏操作；
● 菜单式结构，试验过程自动化,操作简便;
● 高清光学系统 光源亮度可以10级调节;
● 带硬度值转换功能，硬度上下公差判断;
● 对角线长度D1和D2编码器输入，减少人为读数误差;
● 物镜与压头可自动切换,定位准确;
● 可以和电脑通讯，实现电脑自动控制
● 测试结果和数据处理，RS232一键导出，EXCEL格式。
应用范围：
适合于测试金属结构、金属学和金相学研究、包括微小的零件、薄板、金属箔、电线、薄硬化层和电镀层表面覆层、淬火硬化层、氮化层、钢、有色金属、陶瓷、合金、热处理、碳化、厚度可薄至3μm的特微小和较很薄形零件、进行硬化层深度测量等。
维氏试验原理：

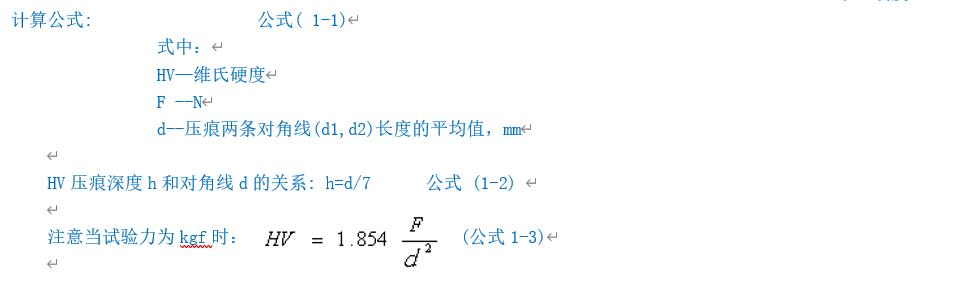

维氏硬度试验是用136°正菱形金刚石压头,以规定试验力（F）压入被测试物体的表面，经规定的保持试验力时间后，卸除试验力，用测微目镜测量试件表面的压痕对角线（d），计算压痕的锥形表面积所承受的平均压力（N/mm2），即维氏硬度值。（详见图1.1）。
技术数据:
|
型号 |
402MVCS-Y |
|
试验力gf |
10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N) |
|
小测量单位 |
0.03125μm |
|
测量范围 |
0-3000HV |
|
测量精度 |
适合或高于GB/T4340.2 （见附表一） |
|
总放大倍数 |
100X（观察,）400X（测量） |
|
加荷方式 |
自动（加荷、保荷、卸荷） |
|
数据输出 |
USB |
|
保荷时间 |
5-60秒可调 |
|
仪器尺寸（长×宽×高） |
405×290×480mm |
|
仪器重量 |
约40Kg |
|
试件大高度 |
90mm |
|
压头中心到内壁距离 |
120mm |
|
转换标尺 |
GB,ISO,ASTM |
|
电源 |
AC220V±5%，50~60Hz |
|
执行标准 |
GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384 JJG151检定规程 |
|
X-Y试台 |
尺寸:100×100 mm 大移动: 25×25mm 小位移数：0.01mm |
|
选配件 |
CCD摄像测量系统、努氏压头、细丝夹持台、RS232上下位机实时通讯、电动XY平台 |
附表一
|
硬度 符号 |
大误差 表示为标准块规定硬度值的百分比 |
||||||||||||
|
硬度，HV |
|||||||||||||
|
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
|
HV0.01 |
|||||||||||||
|
HV0.025 |
8 |
10 |
|||||||||||
|
HV0.05 |
6 |
8 |
9 |
10 |
|||||||||
|
HV0.1 |
5 |
6 |
7 |
8 |
8 |
9 |
10 |
10 |
11 |
||||
|
HV0.2 |
4 |
6 |
8 |
9 |
10 |
11 |
11 |
12 |
|||||
|
HV0.3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
10 |
|||||
|
HV0.5 |
3 |
5 |
5 |
6 |
6 |
7 |
7 |
8 |
|||||
|
HV1 |
3 |
4 |
4 |
4 |
5 |
5 |
5 |
6 |
|||||
|
注： 1.当压痕对角线小于0.020mm时，表中不给出误差值。 2.对于中间值，其大允许误差可由内插法求得。 3.表中值是以0.001mm或压痕对角线平均值的2%为大误差给出的，以较大者为准。 |
|||||||||||||
|
表中内容摘于GB/T4340.2。 |
|||||||||||||

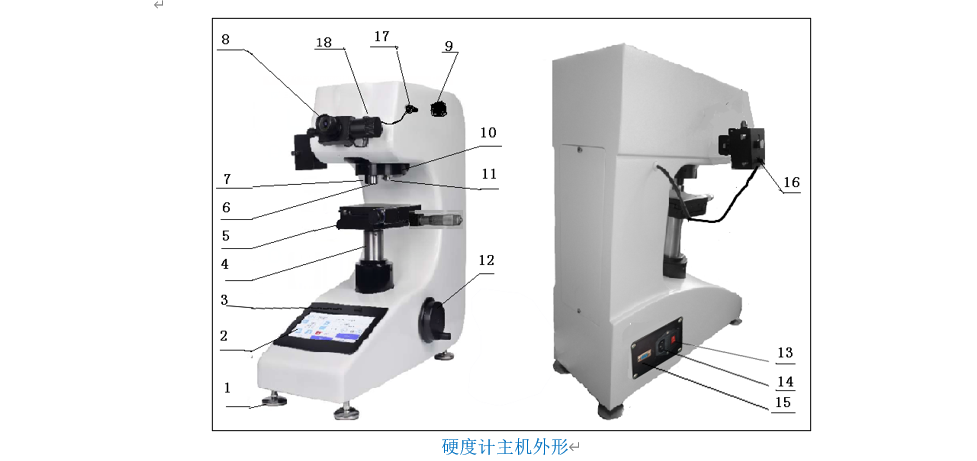

硬度计主机外形:
|
1.水平螺钉 |
2显示屏 |
3.USB |
4.升降螺杆 |
5. 十字试台 |
|
6. 压头 |
7. 10X物镜 |
8测微目镜 |
9. 变换手轮 |
10. 转塔 |
|
11. 40X物镜 |
12. 调焦手轮 |
13. 电源开关 |
14. 电源插座 |
15. RS232 |
|
16. 灯室 |
17.编码器接头 |
18．测量按钮 |
GB/T4340.2-1999 GB/T 4340.2-1999 金属维氏硬度试验 第2部分：硬度计的检验
ISO 6507-2:2018《金属材料 维氏硬度试验 第2部分：硬度计的检验与校准》国际标准
ASTM E384-17 材料的努氏和维氏硬度标准试验方法
JJG151 - 金属维氏硬度计检定规程
标准配置:
|
名称 |
数量 |
名称 |
数量 |
|
仪器主机 |
1台 |
物镜40x、10x， |
各1只 |
|
维氏压头 |
1只 |
砝码 |
6只 |
|
十字工作台 |
1个 |
砝码杆 |
1个 |
|
薄片夹持台 |
1个 |
外接电源线 |
1根 |
|
平口夹持台 |
1个 |
10x数字式测微目镜 |
1只 |
|
水平仪 |
1个 |
显微维氏硬度块（HV1、HV0.2） |
各一块 |
