概述
便携式金相显微镜又名现场金相显微镜。由于其进行检测时不会破坏工件，能保证工件的完整性，从而广泛适用于航空、机械、车辆、、冶金、轧辊、锅炉及压力容器的制造及检验，石油化工、铁路、造船、电厂、设备安装、大型模具、检测、质量监督、理化试验室等行业应用。还可应用在工厂、实验室进行铸件质量的鉴定、原材料检验或对材料处理后金相组织的研究分析等工作。
主要功能

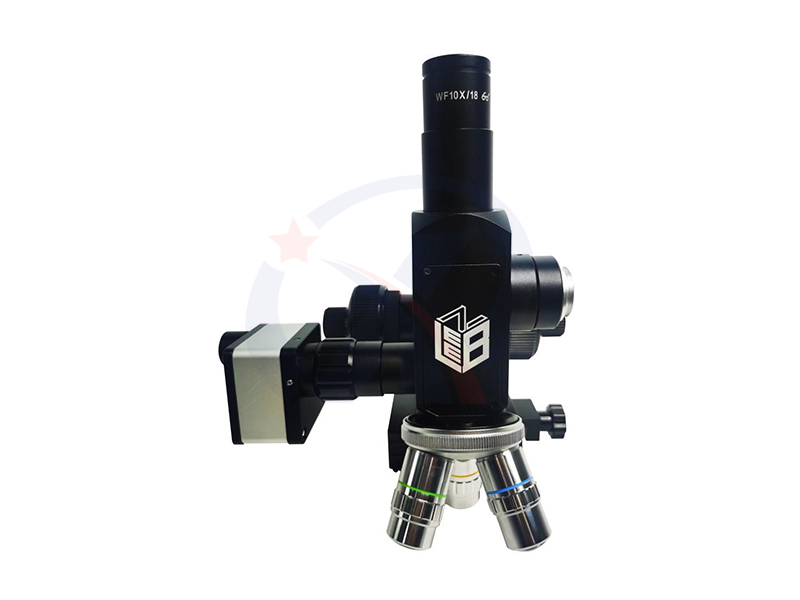

LM20是一系列新型用于现场观察、分析的金相显微镜。
● 采用标准195光学系统，配置平场消色差金相物镜；
● 视野范围大，视场背景均匀，成像分辨率高、质量清晰，眼点高，观察更舒适；
● 采用3W高还原真彩LED光源，支持适配器、充电宝、手机（反充）、车载供电等设备供电；
● 采用粗微动同轴调焦机构，满足国家对金相显微镜所制定的行业标准，两级差速手轮，实现对目标的快速和精准对焦功能；
● 摄像头可与观察筒同时观察，通过智能手机、平板电脑等智能设备同步成像；
● 可选配数码摄像装置（工业相机）、金相评级软件，亦可升级更多其他附件，以适应更多工况条件使用；
● 适用场合∶工厂检测检验、野外金属观察、锅炉表面检测，教学实验教室等；
● 应用范围:金属、矿产、陶瓷、电子等。
技术数据
|
放大倍数范围 |
40×～1000× |
|
目镜 |
10×大视野、高眼点平场目镜，视场数Φ20（单位：mm） |
|
物镜 |
有限远平场金相物镜：4×/10×/20×/40×/50×/100×（Dry） |
|
观察筒 |
目镜观察筒与摄像头同时观察 |
|
物镜转换器 |
三孔倾角转换器 |
|
粗微调焦装置 |
粗微同轴调焦，粗调行程30mm，微调每圈0.2mm，格值2µm，粗调带松紧调节 |
|
XY移动台 |
带开关磁力底座，三层机械移动台，吸力达125KG |
|
光源电气 |
3W真彩LED，适配器、充电宝、手机（反充）、车载供电等设备供电 |
|
摄像接口 |
可调C-MOUNT适配器接口 |
|
数码摄像系统 |
可配置摄像装置（CMOS/CCD工业相机等）及软件系统 |
|
数码照相装置 |
可配置CANON、NIKON、OLYMPUS等多种数码相机 |
|
金相分析系统 |
普及型显微软件、专业金相分析评级软件等可选 |
|
仪器重量 |
净重：3kg 毛重：8kg（标配机、提手箱、纸箱） |
|
仪器尺寸 |
仪器尺寸：24（高）*22*22 包装尺寸：38*45*26（单位：cm） |
产品型号
|
名称 |
LM20-5 |
|
主机（3WLED) |
● |
|
粗微同轴调焦机构 |
● |
|
WF10×/20mm 高眼点平场目镜 |
● |
|
WF12.5X 目镜 |
● |
|
三孔倾角转换器 |
● |
|
有限远平场金相物镜4× |
○ |
|
有限远平场金相物镜10× |
● |
|
有限远平场金相物镜20× |
● |
|
有限远平场金相物镜40× |
● |
|
有限远平场金相物镜50× |
○ |
|
有限远平场金相物镜100× |
○ |
|
XY移动台带开关磁力底座 |
● |
|
三通摄像接口 |
● |
|
DC电源 |
● |
|
5000MA充电宝 |
● |
|
产品说明书 |
● |
|
WIFI数码CCD 500万 |
● |
|
打磨抛光设备 |
● |
|
符号“●”为标准配置部件 “○”为选配部件 |
|
