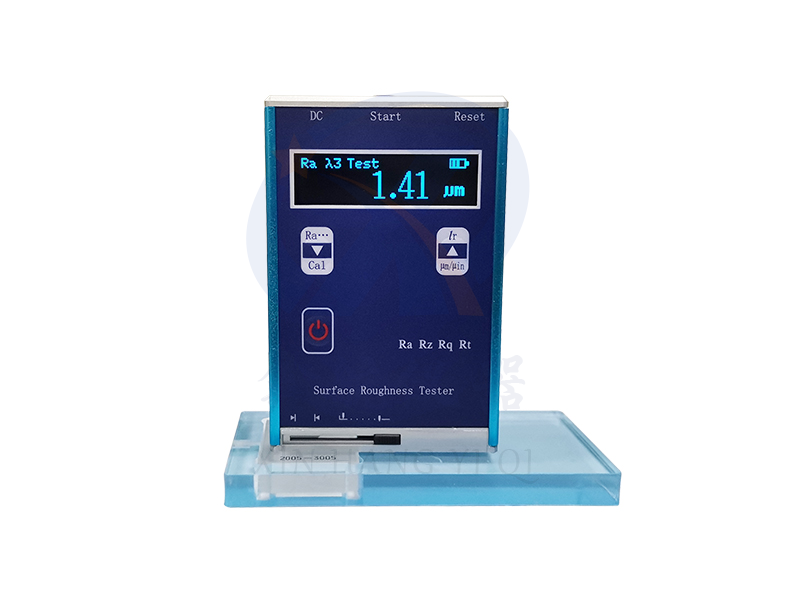

XH-CZ-400袖珍表面粗糙度仪是于测量被加工零件表面粗糙度的新型智能化仪器。该仪器集当今微处理器技术和传感技术于一体，以微处理器和集成化的电路设计，构成适应当今仪器发展趋势的超小型的体系结构，可以完成粗糙度参数的采集、处理和显示工作。适用于加工业、制造业、检测、商检等部门，适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定。不仅可以测量外圆、平面、锥面，还可测长宽大于80×30mm的沟槽。
主要功能
● 外形采用拉铝模具设计，坚固磨损度，抗电磁干扰能力显著，符合当今设计新趋势。
● 采用高速DSP处理器进行数据处理和计算，测量和运算度提高。
● 显示液晶采用流行的OLED显示屏，高亮度，无视角，宽温度，合适多种场合使用。
● 采用锂离子充电电池，可长时间工作，无记忆效应，可边充电边工作，充电时间短，电池寿命长。
● 使用通用的USB接口进行充电和通讯。采用充电器或计算机的USB口进行充电，方便快捷。
● 点阵液晶显示，界面提示信息丰富。
● 实时监测锂电电池电量并显示，及时提醒用户进行充电并具有充电进度提示。
● 自动关机功能以及低功耗软硬件设计使仪器工作时间超长，合适多种现场使用。
● 传感器测头具有保护门，保护了传感器测头，保障了测量的精度。
适用材料
适用于加工业、制造业、检测、商检等部门，主要适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定。
基本原理
当传感器在驱动机构的驱动下沿被测表面作匀速直线运动时，其内部垂直于工作表面的触针随工作表面的微观不平轮廓产生垂直方向的位移，再通过传感器将位移变化量转换成电量的变化，将该电信号进行放大，滤波，经A/D转换为数字信号，再经DSP处理，计算出Ra、Rz、Rq、Rt值并显示。
规格参数
|
项目 |
XH-CZ-400 |
|
测量参数 |
Ra、Rz、Rq、Rt |
|
测量范围 |
Ra:0.05-10.0μm Rz:0.1-50μm |
|
取样长度 |
0.25mm、0.8mm、2.5mm |
|
评定长度 |
1.25mm、4mm、5mm |
|
扫描长度 |
6mm |
|
示值误差 |
≤±15％ |
|
示值变动性 |
＜12％ |
|
传感器类型 |
压电晶体 |
|
行程长度 |
6mm |
|
测头触针针尖圆弧半径及角度 |
针尖圆弧半径：10.0±2.5μm； 角度：90° |
|
传感器触针静测力及其变化率 |
触针静测力：≤0.016N； 测力变化率：≤800N/m |
|
传感器导头压力 |
≤0.5N |
|
电源 |
3.7V锂离子电池 |
|
工作温度 |
0ºC- 40ºC |
|
重量 |
200g |
|
外型尺寸 |
106×70×24mm |
|
标准配置 |
主机、电源适配器、多刻线样板（粗糙度标准块）、说明书、 合格证、保修卡、包装箱 |
