一、本机概述：

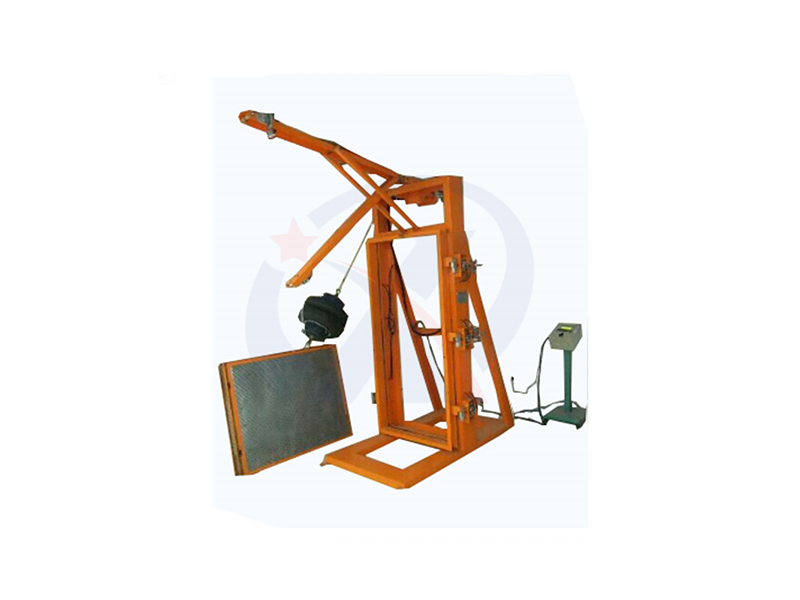

光伏组件破裂试验机是一种检验光伏组件、钢化玻璃（安全玻璃） 破裂后划伤或刺伤的危险性，以及抗冲击和穿透性性能的专用测试仪器。该仪器是用同一质量的冲击体，在不同高度冲击下，对光伏组件，钢化玻璃（安全玻璃）的抗穿透性或强度进行测试一种专用装置。

二、产品特点：

● 人机操作界面,plc控制,自动手动任意切换,便于操作，不易损坏；材质防水、防锈。

● 采用先进的气动机械手,使其对霰弹袋的自动释放，放实现了自动化的控制。

● 试样装卡方式人性化设计，采用传动结构自动提升试件，避免人工装卡繁锁的缺点。

● 采用国际先进的气动设备，PLC控制，自动定位释放高度, 自动使霰弹袋的提升更迅速提升高度更精确。

三、执行标准：

IEC 61730:2-2004 No.10.10 《组件破裂试验》

BS EN 12600-2002《摆锤冲击试验》

ANSI Z97.1-2004《建筑玻璃冲击测试》

JJG 128-1999《安全玻璃霰弹袋冲击试验机》

GB 15763.2-2005《钢化玻璃霰弹袋冲击试验》

GB17841-1999《幕墙用钢化玻璃与半钢化玻璃》

四、主要组成：

● 样品试验框架和增强支架、卷升支架、霰弹袋（或双轮胎冲击体）、控制系统。

● 试验装置应带有铭牌（标有型号、制造厂名、出厂编号和日期），合格证及说明书。

五、测试试样：

光伏组件，钢化玻璃，夹层玻璃，安全玻璃，幕墙。

六、试验要求：

●撞击袋为皮革制的与吊袋形状和尺寸类似的袋子。

●撞击袋用铅丸（直径2.5到3.0mm, 即7.5号铅丸）填充到要求的重量。

●撞击袋的外表面用胶带包裹，试验时撞击袋用1.3cm宽有玻璃丝增强的压敏胶带包裹。

●撞击袋充以约45.5kg重的铅球, 从1.2m的垂直高度自由下摆时将产生542J的动能。

●结构框架和支柱为100mm×200mm或更大的槽钢, 其小截面惯性矩大约有187cm2。

●框架的边角处采用焊接或螺栓安全地固定在一起, 以减小碰撞时的扭曲，试验框架还应用螺栓固定在地面上以防试验时移动。

●升降机构的升降控制偏差应为0-30mm。

●升降机构的显示冲击高度与实际冲击高度之间的误差不应超过±1%
