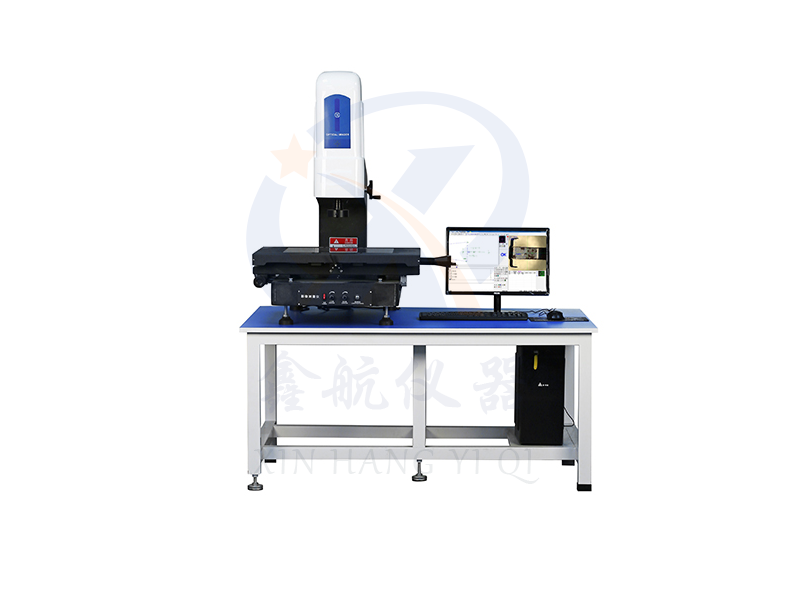

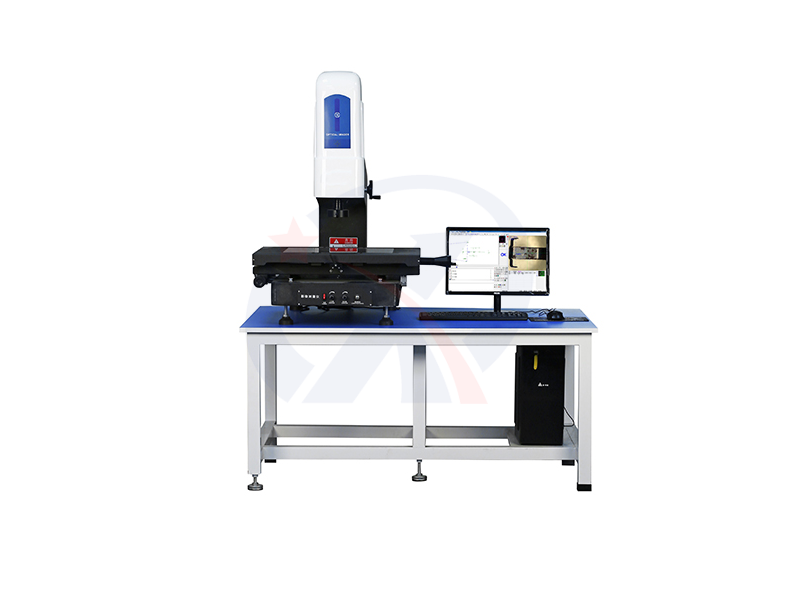

型号：4030
仪器特点：
三轴均采用高精度直线导轨、精密级无牙螺杆传动，噪音低振动小，动态几何误差变形小；
采用优质花岗岩大理石底座、立柱，工作台，具有良好的温度稳定性、抗实效变形能力 。
有限元结构分析及优化结构设计为该系列保证了系统整体的高精度及高稳定性。
采用英国技术的KMN集成式控制盒 。
您选择的是： DBC-432C 长度单位：mm
|
型号 |
DBC-432C |
DBC-542C |
DBC-652C |
|
X\Y\Z测量行程 |
400*300*200 |
500*400*200 |
600*500*400 |
|
工作距离 |
90mm |
||
|
外形尺寸 Lx*Ly*Lz |
820*1050*1000 |
970*1350*1100 |
1050*1300*1700 |
|
大载荷 |
30Kg |
30Kg |
30Kg |
|
仪器重量 |
350Kg |
450Kg |
550Kg |
|
电源 |
220V+10%, 50HZ-60HZ |
||
|
测量精度 |
X/Y轴：（3＋L/200）μm |
||
|
重复精度 |
≤3μm |
||
|
计算机 |
酷睿双核 2.8/内存4G/固态硬盘120G/19.5″液晶彩色显示器 |
||
|
控制传动计数系统 |
西德高精密无牙螺杆 |
||
|
台湾乐品高精度直线导轨 |
|||
|

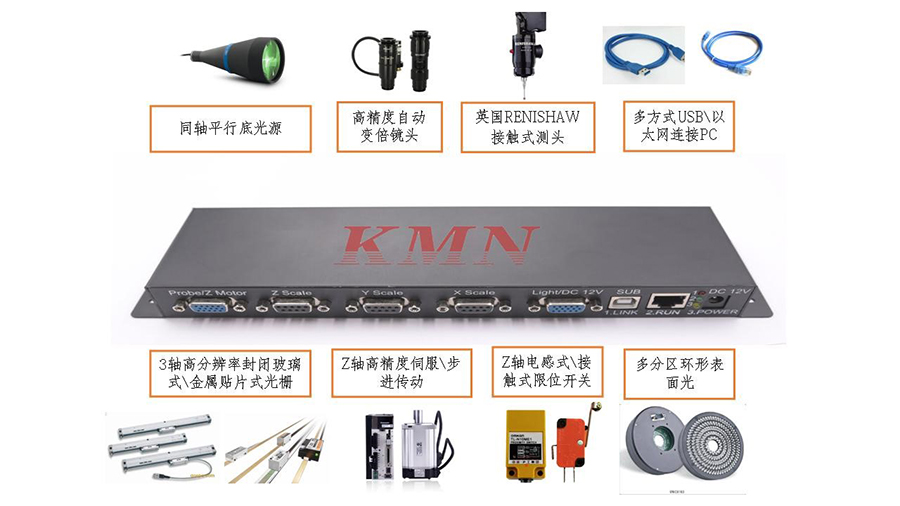

英国KMN-600多功能控制盒 |
|||
|
亿濠0.5μm 封闭式玻璃光栅尺 |
|||
|
影像系统 |
日本SONY-CCD高清彩色1/3″摄像机+图像卡 影像放大倍数30 X -230X |
||
|
SANWEN 高清晰连续变倍镜头/放大倍率0.7-4.5X 可选配：0.5X物镜，放大倍率15-115X 可选配：2X物镜，放大倍率60-460X |
|||
|
光源系统 |
256级LED环形表面光源+平行轮廓LED冷光源 |
||
视帝/2D测量软件是一款操作简单、功能强大影像测量软件，集合了完整的几何尺寸（点、线、圆、弧、距离、角度）、形位公差（直线度、真圆度、、位置度、平行度、垂直度）测量功能。
广乏应用于机械加工、电子、汽车、五金、模具、精密制造、塑膠橡膠品、光电、手机、PCB板、电子元件、半导体、触控式屏幕、液晶面板、医疗器材、刀具、轴承、端子等行业。
软件功能
1、座标平移和座标摆正，测量更加方便快捷，提高测量效率
2、方便快捷的元素组合功能，用户只需简单的点选图形就可组合出点、线、圆、距离、角度
3、测量数据直接发送到AutoCAD中，测量的图形可以dxf文档保存
4、测量数据可发送到Excel中，进行统计分析.☆中文 英文 繁体三种语言界面切换
5、十字线寻边 边缘变色 人工采点

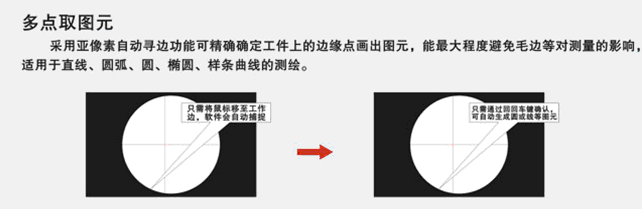

6、多种寻边模式，电脑自动取点，自动识别圆、弧， 大大提高采点速度
7、图形放大，图形缩小，图形平移，图形打印图形选中，取消选中，图形删除
8、设置影像的灰度，饱和度，对比度，影像保存为BMP格式

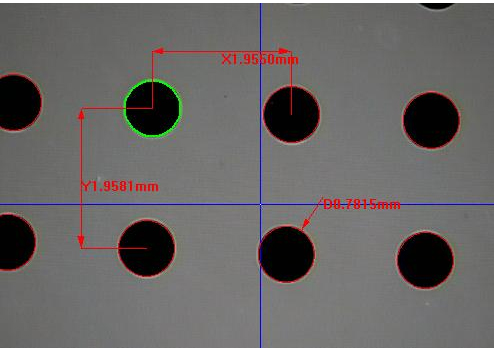

9、图像二维标定，实现尺寸的精确测量；含线、圆、角度、矩形、多边形等多种测量工具，对距离、直径、夹角、面积、周长等参数进行实时测量；
10、元素测量：多点测量点、线、圆、弧、椭圆，规定点数测量矩形，自动识别点、线、圆、弧
11、元素构造：中心点构造、交点构造、中点构造、线构造、圆构造、角度构造。
12、元素预置：点、线、圆、弧

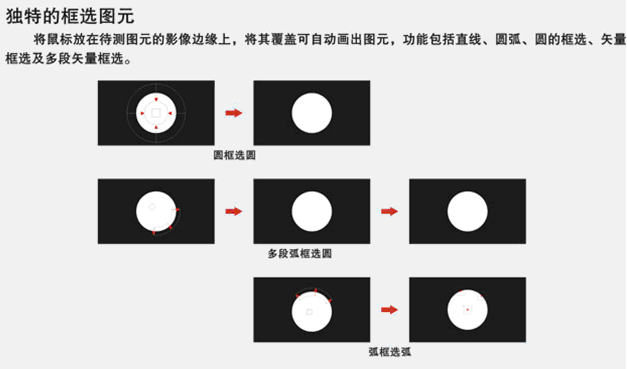

13、自动寻边功能，图像锐化，消除物体边缘毛刺影响，提高检测精度和重复性。圆环测量，角度测量，线宽，线距等测量。
