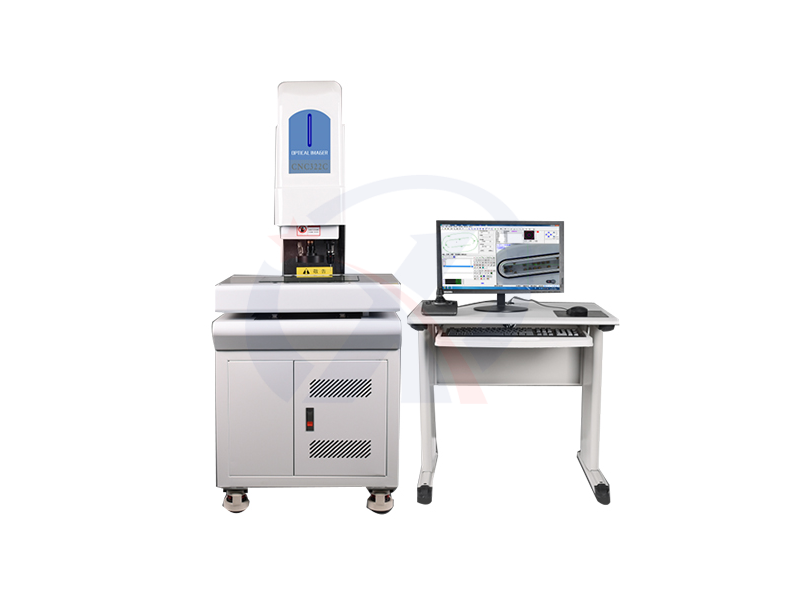

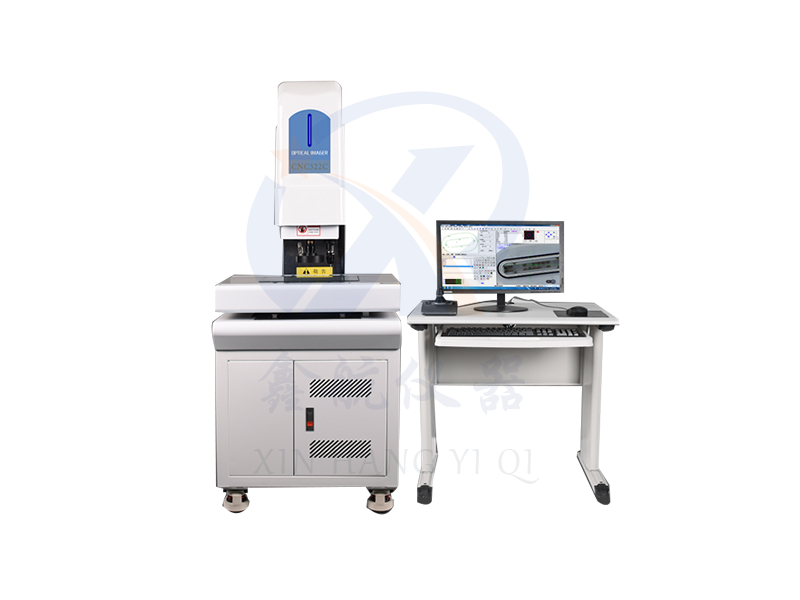

全自动2.5次元影像仪

型号：DBM-432T

仪器特点：

三轴均采用台湾HIWIN高精度直线导轨、精密级滚珠丝杆传动，噪音低振动小，动态几何误差变形小；

采用优质花岗岩大理石底座、立柱，具有良好的温度稳定性、抗实效变形能力。

采用花岗岩大理石+航空铝工作台，小惯性、保证高速运行的定位精度及稳态性能。

有限元结构分析及优化结构设计为该系列保证了系统整体的高精度及高稳定性。

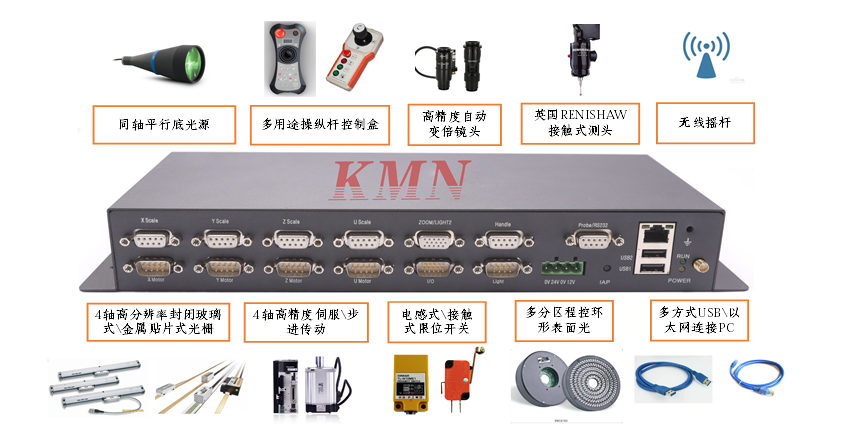

采用英国技术的KMN集成式控制盒和进口高性能伺服电机驱动,实现双闭环控制。

立即联系

产品详情
索取样品和信息

您选择的是： DBM432-T 长度单位：mm

型号	DBM-322T	DBM-432T	DBM-542T
X\Y\Z测量行程	300200200	400300200	500400200
工作距离	95mm
外形尺寸 LxLyLz	9607151710	11608151710	13609151710
大载荷	30Kg	30Kg	30Kg
仪器重量	260Kg	360Kg	450Kg
电源	220V+10%, 50HZ-60HZ
测量精度	X/Y轴:（3.0＋L/200）μm，Z轴:（5.0+L/200）μm
重复精度	≤3μm
计算机（选配）	工控主板，处理器I3 4160，内存4G，固态硬盘240G，24″液晶彩色显示器
Z轴接触式探针	MCP接触式测头(标配φ1mmφ2mm/φ3mm红宝石测针)
传动丝杆	X/Y/Z三轴台湾TBI精密级滚珠丝杆
传动导轨	X/Y/Z三轴台湾HIWIN/P级静音型直线导轨
伺服电机	X/Y轴进口高性能伺服电机
软件+控制器	视帝CNC-2.5次元测量软件+420双闭环控制系统
光栅尺	普迈0.5μm 封闭式玻璃光栅尺
CCD相机	日本SONY-CCD高清彩色1/3″摄像机+SV2000E图像卡，影像放大倍数30 X -230X
光学镜头	普密斯高清晰连续变倍镜头/放大倍率0.7-4.5X可选配：0.5X物镜，放大倍率15-115X，可选配：2X物镜，放大倍率60-460X。
光源系统	256级LED程控五环八分区环形表面光源+轮廓LED冷光源

测量软件：

视帝CNC/2.5次元是一款复合式多功能测量软件，研发团队多年专业量测软件的成功开发经验，将非接触式激光测头、接触式探针测头和光学影像完美结合的一款全新的复合式量测软件。

操作简单、功能强大，集合了CAD导入比对、全图形化显示、快速点击操作、即时数据比对、报告格式多样化、演算法先进等多项特点，在演算法的先进和准确度上，也一样给予保证。

广泛地应用于机械加工、电子、汽车、五金、模具、精密制造、塑膠橡膠品、光电、手机、PCB板、电子元件、半导体、触控式屏幕、液晶面板、医疗器材、刀具、轴承、端子等行业

基本功能介绍：

1，完整的几何尺寸（点、线、面、圆、球、圆柱、弧、圆锥）、形位公差（直线度、平面度、真圆度、真球度、圆柱度、位置度、平行度、垂直度）测量功能。

2，组合元素量测，如角度,,圆心距,圆切线,两线距，两线中线,中心点，垂直距离，角平分线,两线交点等

3，形位误差量测，如同心度,真圆度,直线度,平行度等

4，强大之数学运算分析

5，影像直接经由计算机屏幕显示观察直接量测存盘

6，利用影像工具可快速进行2D轮廓边界点扫描

7，量测工件图形化显示，图形可存盘、打印，并可以转TXT、WORD、EXCEL及AUTOCAD档案式

8，提供公差分析，可进行有效之品管检验

9，工件的对象化可直接对对象进行几何基本运算

10，兼容于WIN7, WIN10操作系统

高级功能介绍：

11，自动对焦

12，影像自动捕捉，操作简便，量测精度高

13，IUI功能，以尽可能少的时间完成操作

14，AUTOCAD读档，图形比对

15，全自动同心变倍，同一工件可在不同倍率下量测（选配）

16，工作不必摆正，有座标转换功能，量测效率高

17，编程序自学习、阵列复制等功能实现大批量自动检测，提高工作效率。

18，SPC功能

19，静态量测功能。

20，工件测量图片取像功能。

21，提供强大的线性与非线性补偿功能，保证机台精度更高。

工作不必摆正，有座标转换功能，量测效率高
