型号：XH-TS-522

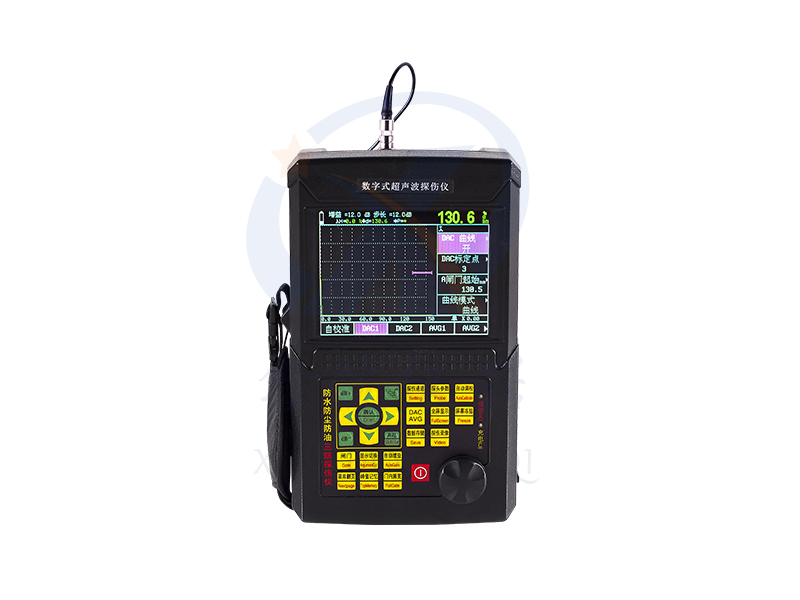

超声波探伤仪是一种便携式工业无损探伤仪，它能够便携、无损伤、准确地进行工件内部多种缺陷（裂纹、疏松、气孔、夹杂等）的检测、定位、评估和诊断。既可以用于实验室，又可以用于工程现场。应用在锅炉、压力容器、航天、电力、石油、化工、海洋石油、管道、船舶制造、汽车、机械制造、冶金、金属加工、钢结构、铁路交通、核能电力、高校等行业。
主要功能
● 利用标准试块自动生成DAC、AVG曲线，取样点不受限制，并可进行补偿与修正
● 自动显示回波相关参数（深度D、水平P、距离S、波幅H）
● 自由切换三种标尺（深度D、水平P、距离S）
● 100个探伤通道，可自由输入并存储任意行业的探伤标准（可扩展）；
● 可存储300幅A形图形、参数（可根据用户需求扩展）；
● 自动计算缺陷当量φ值，峰值记忆功能；
● 两种探测方式：峰值、边沿；
● 三种探头方式：单晶、双晶、穿透；
● 自动匹配阻尼，智能化操作探伤，闸门自动报警；
● 可根据实际工件生成自定义探伤工艺，现场探伤不需携带试块。
产品特点
● 锂电池供电，工作时间8小时；
● 坚固耐用，防水防尘，抗干扰能力好；
● 大屏幕高亮显示，可以适合在阳光下、涵洞中探伤的要求；
● 闸 门： 进波门、失波门；
● 单闸门读数、双闸门读数；
● 内置USB接口，[敏感词]SD卡，可探伤过程录像；
● 报 警： 蜂鸣报警，LED 灯报警；
● 具有防水、防油、防尘三防功能，使用寿命延长，是常规探伤仪使用寿命的几倍。
规格参数
|
项目 |
技术数据 |
|
扫描范围（mm） |
0～10000 |
|
垂直线性误差 |
≦2% |
|
水平线性误差 |
≦0.1% |
|
探伤灵敏度余量 |
≧65dB（深200mmφ2平底孔） |
|
动态范围 |
≧34dB |
|
分辨率 |
≧45dB |
|
频率范围（MHz） |
0.5～20 |
|
增益调节（dB） |
0～120 |
|
材料声速（m/s） |
1000～9999 |
|
回波抑制 |
0～80% |
|
工作温度（℃） |
-27～70 |
|
B扫 |
有 |
|
两孔测试法 |
有 |
|
探伤录像 |
有 |
|
脉冲/发射强度 |
可调 |
|
外形尺寸（mm） |
240*160*40 |
|
重量（Kg） |
1.3 |
|
选配 |
探头、标准试块、笔记本电脑、PC通讯软件、BNC电缆 |
（标准块不是标配，属于选配，根据行业来选配）
标准配置
|
主机 |
1台 |
|
直探头 |
1支 |
|
斜探头 |
1支 |
|
电源适配器 |
1个 |
|
PC通讯软件 |
1份 |
|
BNC电缆 |
1根 |
