型号：XH-TC-500

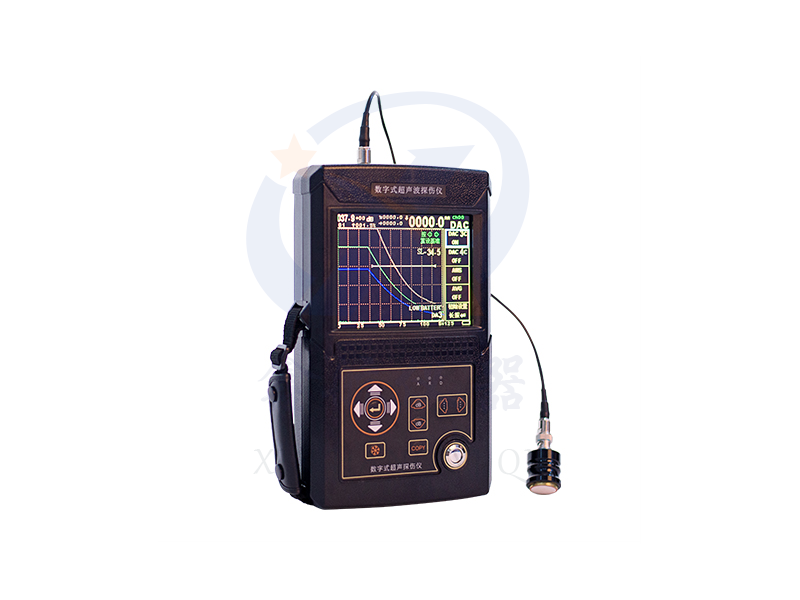

XH-TS-500数字超声波探伤仪能够便捷、准确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，应用于电力、石化、锅炉压力容器、钢结构、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的仪器
主要功能
● 自动校准探头，不需要手动计算；
● 利用标准试块自动生成DAC、AVG曲线；
● 自动显示回波相关参数（深度D、水平P、距离S、波幅H）；
● 16个探伤通道，可自由输入并存储任意行业的探伤标准；
● 可存储980幅A扫图像；
● 四种（I、V、U、X型）焊缝类型图示功能，直观判断反射位置；
● 自动计算缺陷当量φ值；
● 高采样率，低噪声；
● 两种探头方式：单晶、双晶；
● 回波抑制功能并有警示灯提示。
辅助功能
● 闸门声光报警。
● 自动增益功能提升探伤效率；
● 斜探头角度和K值两种输入方式；
● 峰值记忆和回波包络快速确定[敏感词]回波；
● USB接口连接PC端进行数据传输，自动生成探伤报告；
产品特点
按键简洁，操作简单；
大屏幕高亮显示，可以满足在阳光下、涵洞中探伤的要求。
规格参数
|
项目 |
技术数据 |
|
扫描范围（mm） |
0～6000 |
|
垂直线性误差 |
≦4% |
|
水平线性误差 |
≦0.1% |
|
探伤灵敏度余量 |
≧60dB（深200mmφ2平底孔） |
|
动态范围 |
≧32dB |
|
分辨率 |
≧34dB |
|
频率范围（MHz） |
0.5～20 |
|
增益调节（dB） |
0～110 |
|
材料声速（m/s） |
1000～9999 |
|
回波抑制 |
0～80% |
|
工作温度（℃） |
-27～70 |
|
外形尺寸（mm） |
240*160*40 |
|
重量（Kg） |
1.3 |
|
选配 |
探头、标准试块、笔记本电脑、PC通讯软件、BNC电缆 |
（标准块不是标配，属于选配，根据行业来选配）
标准配置
|
主机 |
1台 |
|
直探头 |
1支 |
|
斜探头 |
1支 |
|
电源适配器 |
1个 |
|
PC通讯软件 |
1份 |
|
BNC电缆 |
1根 |
