型号：XH-TS-530

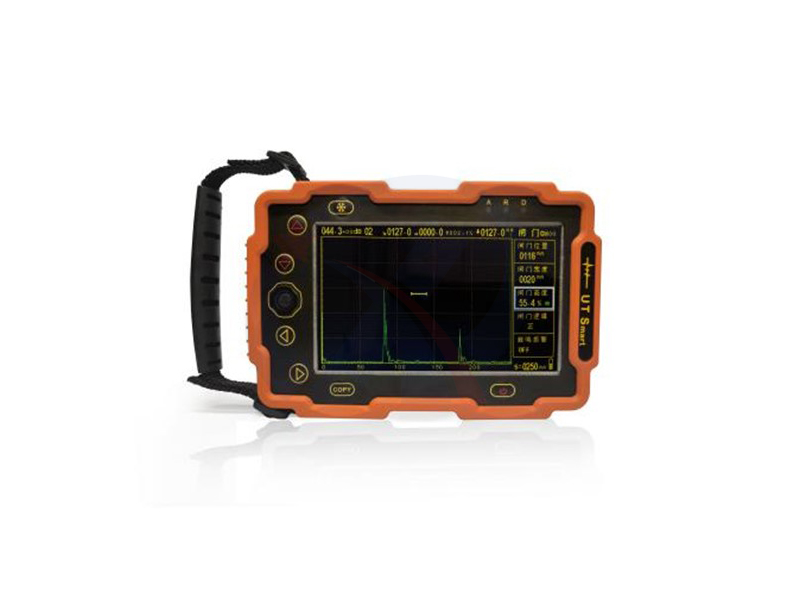

530数字式超声探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。
主要功能
检测范围：零界面入射0～1000；
仪器校准自动化，可测量材料厚度和材料声速；
菜单式操作模式，直显式操作提示，简洁明了，让操作者可快速掌握仪器操作；
闸门报警：门位、门宽、门高任意可调，闸门可选择设置进波报警或失波报警，闸门内蜂鸣声；
缺陷定位：实时显示缺陷水平、深度（垂直）、声程位置，方便对缺陷直接定位；
缺陷定性：通过回波包络波形，方便人工判断；
DAC/AVG：曲线自动生成，取样点不受限制，并可进行补偿与修正。曲线随增益自动浮动。能显示任意孔径的AVG曲线；
波形冻结：冻结屏幕上显示的波形，便于缺陷分析；
板厚输入：输入工件厚度，二次波三次波的缺陷仪器显示缺陷实际深度，并对波形为几次波实时提示；
焊缝图示：显示焊缝坡口形式和声速走向，直观显示缺陷位置；
内置标准：可自由设置各行业探伤工艺标准，满足各行业探伤需求；
探头工作方式：直探头、斜探头、双晶探头、穿透探伤；
数据存储：16组探伤参数通道（通过回放复制存储文件，可将参数通道扩充至300个），可预先调校好各类探头和仪器的组合参数，自由设置各行业探伤标准；可存储300幅探伤回波信号及参数，实现存储、读出及通过USB接口传输。利用计算机客户端软件，可快速自动生成探伤报告;
通讯接口：USB2.0 高速通讯传输接口，安全、稳定、可靠、快捷。
特点
小巧、轻便、便携，适合野外、高空作业。
技术参数
|
名称 |
技术数据 |
|
扫描范围（mm） |
0～1000 |
|
垂直线性误差 |
＜3% |
|
水平线性误差 |
＜0.1% |
|
探伤灵敏度余量 |
≥50dB |
|
动态范围 |
>36dB |
|
分辨率 |
>36dB |
|
频率范围（MHz） |
0.5 ～ 10MHz |
|
增益调节（dB） |
0 ～ 110dB |
|
材料声速（m/s） |
1000～9999 |
|
脉冲移位 |
0 ～ 5000mm |
|
回波抑制 |
0 ～90% |
|
适用探头 |
直探头、斜探头、双晶探头、穿透探头 |
|
显示方式 |
5.0″真彩显示 |
|
工作温度（℃） |
-25℃～ 50℃ |
|
工作电压 |
4.2V DC ~220 AC交流适配器 |
|
连续工作时间 |
>12小时 |
|
外形尺寸（mm） |
162mm(长)Χ105mm(宽)Χ40mm(高) |
|
重量（Kg） |
0.68Kg(含电池) |
|
名称 |
数量 |
|
超声波探伤仪主机 |
1 |
|
电源适配器 |
1 |
|
BNC电缆 |
1 |
|
直探头 |
1 |
|
斜探头 |
1 |
|
使用说明书 |
1 |
|
保修登记卡 |
1 |
|
装箱单 |
1 |
|
产品合格证 |
1 |
|
意见反馈书 |
1 |
|
仪器箱 |
1 |
|
软件 |
1 |
