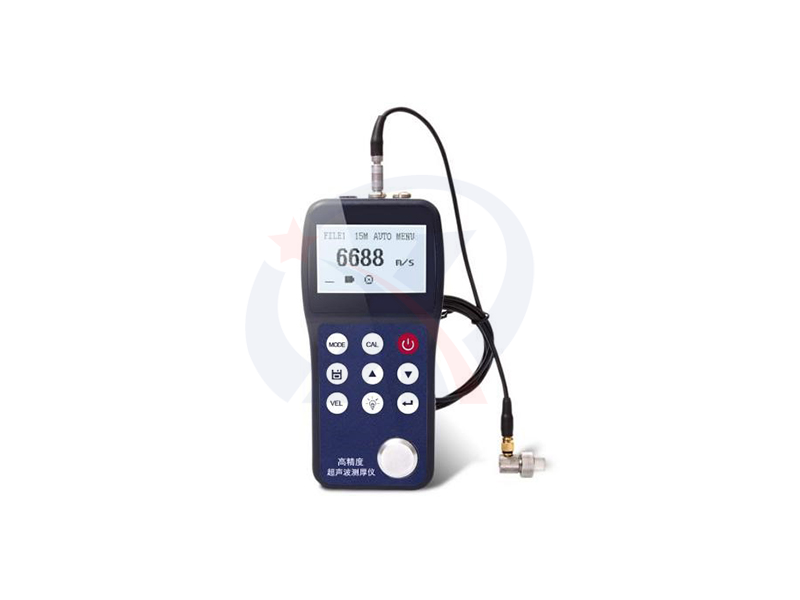

型号：XH-UC-730
采用超声波测量原理，适用于能使超声波以一恒定速度在其里面传播，并能从其背面得到反射的材料厚度的测量。
此仪器可对板材和加工零件做准确测量，另一重要方面是可以对生产设备中管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。可应用于石油、化工、冶金、造船、航空、航天等各个领域。
主要功能
● 采用“回波-回波”技术，可以实现超薄件的测量，小厚度（钢）可达0.15mm；另一方面可以实现高精度测厚，分辩率可达0.001mm；还可以穿透表面镀层厚度测量基材厚度；
● 增加穿透涂层测量基体厚度功能 ，表面涂层小于500um；
● 两种测量：模式底波-回波模式满足常规厚工件测量；回波-回波模式满足薄工件测量精度高）；
● 探头放在测厚仪试块上按键自动调零；
● 有LED背光显示，方便在光线昏暗环境中使用；
● 具有声速校准（反测声速）或单点校准功能；
● 可以进行报警设置和差值模式设置；
● 公英制转换；毫米和英寸可切换单位；
● 可存储5种不同材料的声速。
适用材料
适合测量金属（如钢、铸铁、铝、铜等）、塑料、陶瓷、玻璃、玻璃、玻璃纤维及其他超声波的良导体的厚度。
基本原理
超声波测量厚度的原理与光波测量原理相似。探头发射的超声波脉冲到达背测物体并在物体中传播，到达材料分界面时被反射回探头，通过准确测量超声波在材料中传播的时间来确定被测材料的厚度。
规格参数
|
项目 |
XH-UC-730 |
|
探头类型 |
单晶 |
|
测量范围 |
普通I-E模式：0.15mm～30mm(钢) 穿透E-E模式：0.5mm～10mm(钢)，大穿透涂层厚度0.5mm |
|
测量频率 |
15MHz、20MHz 单晶 |
|
显示分辨率 |
0.01mm、0.001mm |
|
声速范围 |
1000-9999m/s |
|
显示 |
128*64 LCD显示，LED背光 |
|
示指误差 |
±0.005mm(5mm以下) ±0.01mm (5-30mm)， |
|
自动关机 |
5分钟无操作后自动关机 |
|
工作温度 |
-10℃～＋50℃，有特殊要求可达-20℃ |
|
工作电压 |
两节5#1.5V AA电池，当电量不足时，有低电压提示 |
|
操作时间 |
碱性电池长可使用200小时（不使用背光） |
|
数据存储 |
500个数值存储功能 |
|
默认储存声速 |
可存储5种不同材料的声速，并且连续特调。 |
|
外形尺寸 |
153mm*67mm*26 mm |
|
整机重量 |
220g |
|
标准配置 |
主机1台、15MHz单晶探头1支、延迟块1个、耦合剂1瓶、5号电池2节、文件1套 |
各种材料声速表
|
材料 |
声速（m/s） |
|
铝 |
6340--6400 |
|
钢 |
5920 |
|
不锈钢 |
5740 |
|
黄铜 |
4399 |
|
铜 |
4720 |
|
铁 |
5930 |
|
铸铁 |
4400--5820 |
|
铅 |
2400 |
|
尼龙 |
2680 |
|
银 |
3607 |
|
金 |
3251 |
|
锌 |
4170 |
|
钛 |
5990 |
|
锡 |
2960 |
|
丙烯酸（类）树脂 |
2760 |
|
环氧树脂 |
2540 |
|
冰 |
3988 |
|
镍 |
5639 |
|
树脂玻璃 |
2692 |
|
聚苯乙烯 |
2337 |
|
陶瓷 |
5842 |
|
聚氯乙烯 |
2388 |
|
石英 |
5639 |
|
硫化橡胶 |
2311 |
|
聚四氟乙烯 |
1422 |
|
水 |
1473 |
